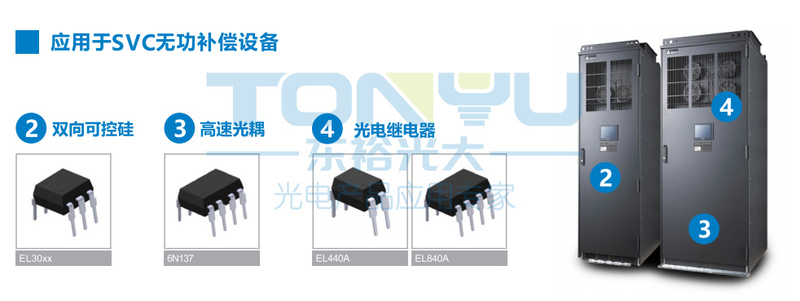

无功补偿设备光耦的应用

发表时间:2019-11-22 15:42

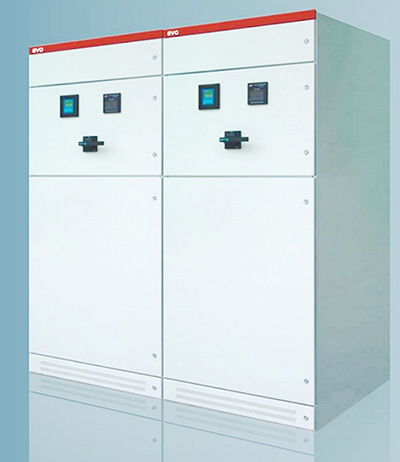

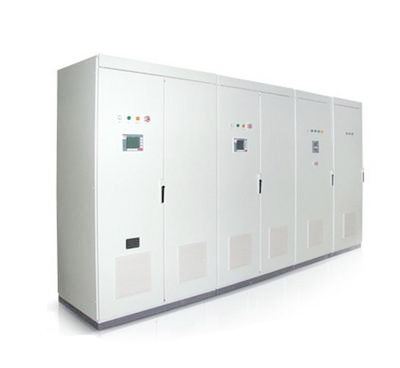

SVC无功补偿装置

SVC无功补偿装置即静止无功补偿装置。由电容器及各种电抗元件构成与系统并联并向系统供应或从系统吸收无功功率的装置,简称静补。装置的主要部分没有机械活动部件,它的输出无功功率可以快速改变以达到维持或控制电力系统某些参数的目的。

11.18 (2).jpg

投切电容器组或电抗器是改变SVC总无功最直接的方法,可用断路器或晶闸管阀实现。TCR型静补采用反向并联晶闸管阀与电抗器串联,利用晶闸管阀相位角控制导通的功能,使得电抗器所吸收的无功电流得到连续性控制。


场景应用

在电力系统的应用 主要有:①系统电压控制;②提高系统静态、动态及暂态稳定性,从而提高输电系统能力;③提高系统对功率振荡以及次同步振荡的阻尼;④对三相电压的平衡化;⑤降低暂时过电压;⑥向高压直流输电换流器提供所需的无功功率,实施电压控制。


在大型工业用户的应用: 用于有冲击性负荷用户,如轧钢机、矿山绞车、电弧冶炼炉、电焊机、电气机车、高能加速器、频繁起停的大型电动机等。其作用是:①补偿负荷快速变动的无功需求,改善功率因数;②稳定母线电压,降低电压变动和闪变;③滤除高次谐波,减少向系统注入的谐波电流;④降低由于三相负荷不平衡导致的三相电压不平衡度;⑤改善负荷的工作条件,提高工效,降低电耗。
