多功能MCU演示板 | 产品说明文档

发表时间：2022-05-13 11:26








01.导读



Reading guide


该产品是由深圳东裕光大电子有限公司进行开发，本产品主控芯片为 N32G455REL7， 作为核心板，有段码屏，点阵屏，数码管，RGB 灯带，双极性步进电机驱动，三相无刷电机驱动，PWM 电机驱动，直流电机驱动，红外接收等应用，在本产品中示例化的是演示各种模块， 支持二次开发。


02.开发环境搭建



Development environment


JLink 软件添加 Nationstech 芯片

注意：如果没有配置以下步骤，keil5是识别不了国民芯片型号的

修改添加配置文件及文件夹 准备好以下配置文件（由国民技术提供）：

主要包含：

1. Device 下载算法文件

2. Samples J-Flash 工程

3. Nationstech-JLinkDevices.xml 需要添加的国民技术芯片型号文件

4. JLinkNsUnlockTool V1.0.1.exe 解锁国民技术芯片读保护 L1 级别应用程序

5. JLinkNsUnlockToolConfig.ini 解锁读保护应用程序所需的配置文件


（1）修改 JLinkDevices 配置文档 1) 找到 JLink 安装路径，打开 JLinkDevices 文档（可 使用 notepad 打开）


（2）打开提供的 Nationstech-JLinkDevices 文档，将 Nationstech 所有芯片配置的内容复制到安装路径下的 JLinkDevices 文档末尾，点击保存；完成后的 JLinkDevices 文档内容如下：


（3）添加 Nationstech 的下载算法文件将提供的如下路径下的文件夹复制进 JLink 安装路径

复制完成后的安装路径文件夹及内容如下：


（4）添加解锁 Nationstech 芯片读保护 L1 等级的应用程序将提供的如下路径下的文件夹，复制进 JLink 安装路径


03.产品基本操作与功能



Basic operation


（1）电源供电


支持 jlink，串口，12V电源适配器供电。

图示：

Jlink供电



串口供电


12V 电源适配器供电


（2）硬件展示


如图所示：


（3）软件烧录程序操作


烧录程序：支持 keil5 里面选择 Jlink 下载和 Nations MCU Download Tool （串口烧录 bin 文件）下载烧录。


1. keil5 选择 Jink 烧录

① 首先确定连接好jlink 的四根线，打开工程，再选择好芯片（N32G455REL7）保持与开发板一致


②   Debug里面选择好jlink，最后点击一下Settings


点进去settings如图：

能正确识别到芯片号，最后点击确定。


③ 点击编译，烧录

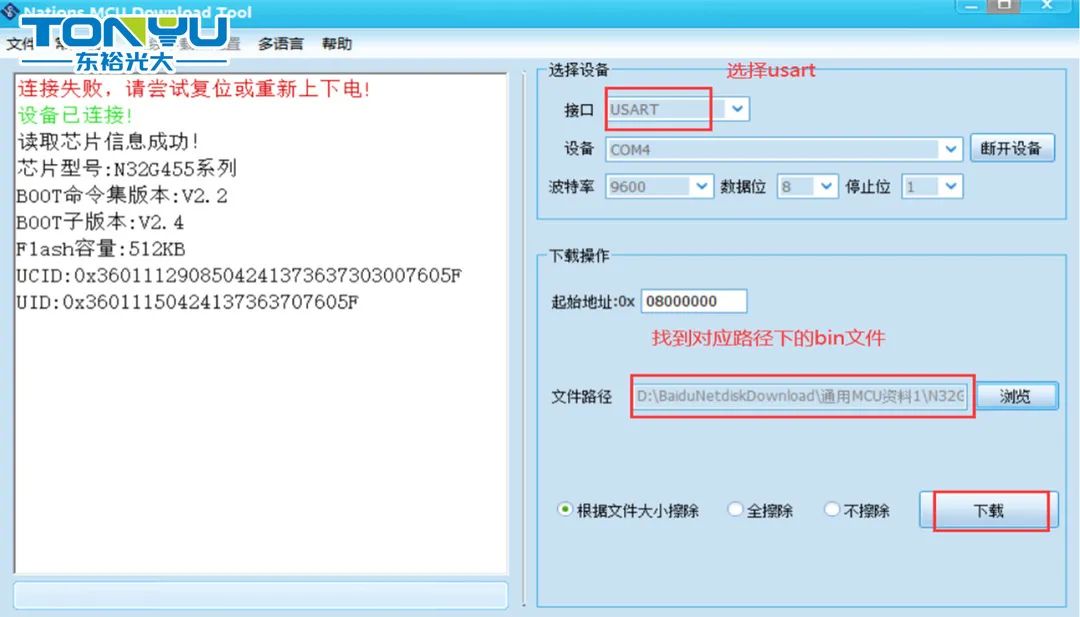

2. 国民上位机烧录

Nations MCU Download Tool （串口烧录 bin 文件）下载烧录：   进入N32G45X\工具（Tools）\NZDownloadTool.exe


注意：如果连接失败，就需要 boot0 拉高再按一下复位，就能成功连接上。


（4）功能演示


1.数码管的点亮：全部显示 6

驱动芯片使用的是 CH455G 的 I2C 协议驱动共阳数码管


在为 DIG0～DIG3 字引脚增加反相器后，CH455 可以驱动共阳数码管，但是必须通过设置 KOFF   关 闭键盘扫描功能。上图中是由 4 只 PNP 三极管 T1～T4（型号为 9012 或 8550 等）和 4 只电阻 R3（阻 值 470Ω～3KΩ）构成 4 组反相器，分别驱动 4 只共阳数码管的公共端阳极。
由于该共阳接法中 CH455 的 SEG 段引脚是反相驱动，所以加载字数据命令中的字数据应该按位取反，数据位为 0 则点亮，数据 位为 1 则熄灭，反相驱动时芯片内部无限流，在 5V 电源电压下通常需要图中 R2 进行外部限流，当所 有段都点亮时总电流约 200mA（高于共阴接 法），在 3.3V 电压下通常可以省掉外部限流电阻。
下图中是由 4 只 P-MOSFET 管 Q1～Q4 （型号为 2301 或 2305 等）构成 4 组反相器，图中省去了段驱动的 8 个限流电阻，改由 二极管 D1（型号为 IN400X 等）将 5V 电源电压适当降低以控制总电流， 当所有段都点亮时总电流接近 500mA（远高于共阴接法），在 3.3V 电压下通常省掉二极管。


首先建立好 I2C 通信，然后用 CH455G_Write写地址点亮数码管。



2.点阵屏

使用的是模拟 I2C 驱动

图像型点阵液晶模块的特性：

1 、结构牢，插接式 FPC。

2 、IC 采用矽创公司 ST75256,功能强大，稳定性好。

3、功耗低:不带背光2mW（3.3V*0.6mA）,带背光不大于 250mW（3.3V*75mA）。

4、接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。

5、 工作温度宽: -20℃∽+70℃；

6、 储存温度宽: -30℃∽+80℃；2.7 显示内容:

●240*160(或小于 240*160)点阵单色或 4 灰度级图片;

●或显示 7 个×5 行 32*32 点阵的汉字;

●或显示 10 个×6 行 24*24 点阵的汉字;

●或显示 15 个×10 行 16*16 点阵的汉字;

●或显示其他的 ASCII 码等;


示例：显示一张 240*160 的图片


首先建立好 I2C 通信，然后刷一张 240x160的图片。


3.段码屏

驱动芯片是 TM1621B

如下图所示，是点亮了段码屏：


代码分析：


初始化：


点亮显示：


04.MCU规格



Specifications


N32G455 系列采用 32 bit ARM Cortex-M4 内核，最高工作主频 144MHz，支持浮点运算 和 DSP 指令，集 成高达 512KB 嵌入式 Flash，144KB SRAM，集成丰富的高性能模拟器件，内置 4 个 12bit 5Msps ADC， 4 路独立轨到轨运算放大器，7 个高速比较器，2 个1Msps 12bit DAC，支持多达 24 通道电容式触摸按键，集成多路 U(S)ART、I2C、SPI、 QSPI、USB、CAN、SDIO 通信接口, 内置密码算法硬件加速引擎。


工作条件：

①温度特性


②通用工作条件


③输出电压特性


05.产品3D展示图



Display diagram
