LED 封装尺寸及常见的规格名称

01.导读

Reading guide

LED 灯珠分为表贴式（SMD）和直插式（DIP），表贴式就是大家常说的贴片，也称为贴片式，本文主要介绍贴片灯珠的规格尺寸和命名。单颗 LED 封装后通常以其尺寸命名，比如：3528、5050、0603、0805、3020、335、020、3535、3014 等，这些简称也就成为具体的规格型号，但需要注意的是：有的是英制的，有的是公制的，单位并不完全统一。

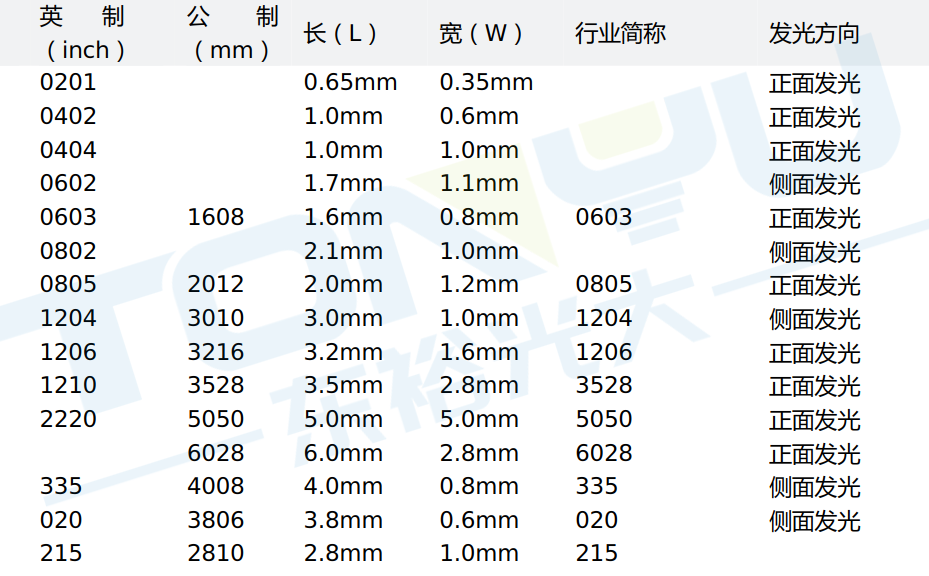

02.常见 LED 封装尺寸表

Comparison Table

结合上表做一些简单的说明，举例说明 LED 贴片常见的规格型号及其含义：0603、0805、3528，5050 是指表贴型 SMD LED 的尺寸大小，也就是对应的规格。

• 0603：指的是长度为 0.06 英寸，宽度为 0.03 英寸。对应公制是 1608，即表示 LED 元件的长度是 1.6mm，宽度是 0.8mm。公制叫法 1608，英制叫法是 0603。
• 0805：对应公制是 2012，即表示 LED 元件的长度是 2.0mm，宽度是 1.2mm。公制叫法 2012，英制叫法是 0805。
• 1210：换算为公制是 3528，即表示 LED 元件的长度是 3.5mm，宽度是 2.8mm。行业简称 3528，英制叫法是 1210。
• 3528：这是公制叫法，即表封装后 LED 元件的长度是 3.5mm，宽度是 2.8mm。行业简称 3528。
• 5050：这是公制叫法，即表封装后 LED 元件的长度是 5.0mm，宽度是 5.0mm。行业简称 5050。
• 注意 3528 和 5050 单位是公制。
